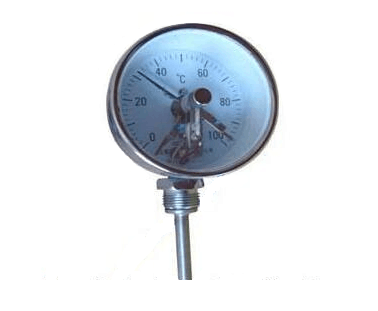

WSSX-481可動外螺紋萬向電接點雙金屬溫度計簡介
雙金屬溫度計是用于測量中、低溫的現場檢測儀表，它具有易讀數，安全可靠，使用壽命長等優點，上海自動化儀表三廠生產的WSSX-481可動外螺紋萬向電接點雙金屬溫度計帶有機械電接點，當被測介質溫度變化時，轉向機構帶動指針及指針上的觸點一起轉動，在刻度盤上指示對應溫度值的變化，當其與定觸點上下限、下下限或上上限接觸或斷開時，電路系統中的繼電器及接觸器隨之動作，已達到控制和報警的目的，它可以直接測量工業生產過程中-60℃~600℃范圍內的液體、氣體和蒸汽等介質的溫度。

WSSX-481可動外螺紋萬向電接點雙金屬溫度計主要技術參數
◆測量范圍：-60~600℃
◆精度等級： 1.5級（可以做成1.0級）
◆觸點額定功率：10VA
◆接點最高工作電壓：AC220V
◆接點最高工作電流：1A（無感負載）
◆工作電壓：15V~48V
◆標度盤公稱直徑：100mm
◆插入深度：L=75~2000mm
◆保護管直徑：d=φ10（尾管長度75～1500mm）
◆保護管材質：不銹鋼304，321或其它
◆安裝螺紋：M27*2其它請注明
◆響應時間：≤40S
◆使用環境溫度：室內-25~55℃；室外-40~85℃
◆相對濕度：5~100%
◆防護等級：IP65
◆執行標準 JB/T8803-1998 GB3836-83

工作原理
雙金屬溫度計是利用兩種不同金屬的膨脹系數不同的原理而工作的。將雙金屬片繞制成螺旋管狀的一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針在表盤上顯示對應的溫度。

使用選型

選型舉例：
WSSX-411 表示表盤直徑Φ100mm的可動外螺紋連接，電接點徑向型雙金屬溫度計
WSSX-413B 表示表盤直徑Φ100mm的固定外螺紋連接，防爆電接點徑向型雙金屬溫度計
WSSX-481N 表示表盤直徑Φ100mm的可動外螺紋連接，耐震電接點萬向型雙金屬溫度計
另外還需要提供插深和使用溫度

安裝圖片
◆WSSX-481可動外螺紋電接點萬向雙金屬溫度計（D=111,A=186,A'=98,B=60）

◆電接點雙金屬溫度計觸點設定方式（上下限，上上限，下下限）
