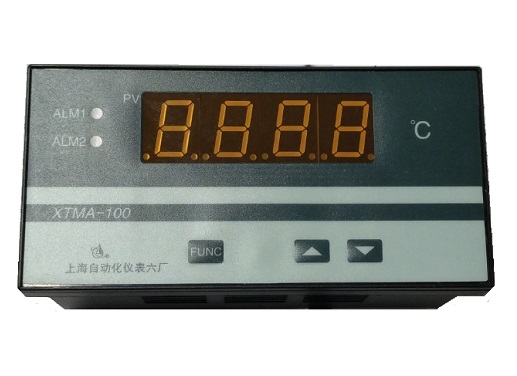

XTMA-100智能數字顯示調節儀簡介
上海自動化儀表六廠生產的XTMA/C/D/F-100系列智能數字顯示調節儀是采用新一代專用電路組成的多功能智能化儀表。它充分應用了當代微機技術和新型元器件，采用SMT表面貼裝元器件及相應的生產工藝，使得儀表具有功能強、性能可靠、體積小等特點，并且具有很高的性能價格比。儀表采用四位數碼管和二只發光二極管來指示各種參數及狀態，清晰直觀。所有的操作功能僅需三只按鍵來完成，使用操作極為簡單。儀表具有全輸入功能，可在面板上直接選擇輸入信號類型，包括常用熱電偶、熱電阻、輻射感溫器、遠傳壓力表電阻輸入及標準信號輸入，其中后兩種信號輸入具有量程變換功能。儀表具有兩路繼電器報警輸出，每一路均可任意設置為上限報警或下限報警，報警值全量程設置，同時可設置報警不靈敏區，因此除作為報警輸出外，也可作為位式控制輸出。儀表可以選配過程量變送電流輸出，0~10mA.DC或4~20mA.DC可任意選擇。
XTMA-100智能數字顯示調節儀主要技術參數
◆輸入形式：
(1) 線性輸入：mV輸入：0~ 10mV﹒DC、0 ~ 50mV﹒DC、0 ~ 100mV﹒DC； 電壓輸入：0 ~ 5V﹒DC、1 ~ 5V﹒DC； 電流輸入：0 ~ 10mA﹒DC、4 ~ 20m﹒DC； 電阻遠傳壓力表信號：0 ~ 400
(2) 熱電偶：B 0 ~1800℃、S 0 ~ 1600℃、 K 0 ~ 1300℃、E 0 ~ 800℃、T 0 ~ 300℃、J 0 ~ 800℃、Wu-Re 3-25 0~2000℃
(3) 輻射感溫器：WFH-202（F1，石英玻璃）：400 ~1200℃； WFH-202（F2，K9 玻璃）：700 ~2000℃
(4) 熱電阻：Pt100 (L)： -100.0~200.0℃ ; Pt100 (H): -200~600.0℃ ; Cu50： 0.0~150.0℃
◆輸入阻抗：
mV輸入，電壓，熱電偶：≥ 1M ; 電流輸入：≤100 ; 熱電阻：采用三線制接線，三根連線電阻要求相等且小于5, 通過熱電阻測量電流為0.5mA
◆測量精度： 0.5級
◆采樣周期： 0.25秒
◆分辨力：14bit
◆報警：儀表具有兩路報警輸出，可任意設置成上限報警或下限報警。
上限報警動作：當測量值≥（上限報警設定值+報警不靈敏區）時，儀表的報警起作用，上限報警指示燈點亮，同時上限報警繼電器觸點閉合。當測量值≤（上限報警設定值-報警不靈敏區）時，儀表的報警不起作用，上限報警指示燈熄滅，同時上限報警繼電器觸點斷開。
下限報警動作：當測量值≤（下限報警設定值-報警不靈敏區）時，儀表的報警起作用，下限報警指示燈點亮，同時下限報警繼電器觸點閉合。當測量值≥（下限報警設定值+報警不靈敏區）時，儀表的報警不起作用，下限報警指示燈熄滅，同時下限報警繼電器觸點斷開。
繼電器觸點容量為2A、250VAC(阻性負載）。 報警不靈敏區：與測量值量綱相同，數值范圍0 ~ 9999。
控制輸出 XTMC/D/F-100系列還具有一路位式控制輸出，不靈敏區可任意設置。
◆顯示器：XTMA：四位0.8英寸高亮紅色數碼管
XTMA(H)、XTMD、XTMF：四位0.5英寸高亮紅色數碼管
XTMC：四位0.4英寸高亮紅色數碼管
XTMF(H)：四位0.36英寸高亮紅色數碼管
◆數據斷電保護：采用E2PROM保存各設定參數，斷電后數據可永久保存
◆工作電源：變壓器電源(適用于XTMA)：220VAC±10% ，頻率50 ~ 60 Hｚ
開關電源：電壓86 ~ 264VAC ，頻率50 ~ 60 Hｚ
◆功耗：約3VA
◆重量：變壓器電源：約1.0 Kg;開關電源：約0.6 Kg
◆外形尺寸：XTMA：80(高)×160(寬)×78(深)
XTMA(H) ：160(高)×80(寬)×78(深)
XTMD：96(高)×96(寬)×112(深)
XTMC：72(高) ×72(寬) ×112(深)
XTMF：48(高) ×96(寬) ×112(深)
XTMF(H)：96(高) ×48(寬) ×112(深)
◆工作環境： 環境溫度：0 ~ 45℃，環境濕度：35 ~ 85% RH，周圍環境無對儀表有腐蝕作用的有害氣體

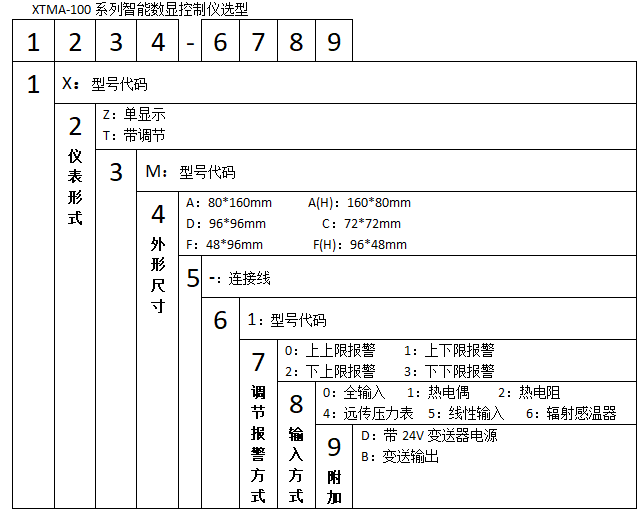

使用選型
工作原理
儀表各種輸入信號經模擬開關切換送入放大器放大后，經A/D轉換成數字量送入CPU處理，輸入信號經線性化、冷端補償、外線電阻補償?shù)冗\算后，得到測量值送顯示器，同時與用戶設定的報警值進行比較，從而驅動繼電器報警輸出。儀表的各設定參數存放在E2PROM中，斷電后該參數可永久保存，另外，儀表還配有程序監視器 ( watch dog ) 電路和電源監視電路，一旦儀表受到強干擾造成儀表死機時，儀表可自動復位，回到正常的工作狀態。
