上海自動化儀表三廠的裝配式熱電偶安裝固定方式可分為：無固定式安裝，固定螺紋式安裝，活動法蘭式安裝，固定法蘭式安裝，活動法蘭直角式安裝和固定螺紋錐形保護管安裝六種。
◆裝配式熱電偶防無固定式安裝圖片及尺寸，型號代碼（1）

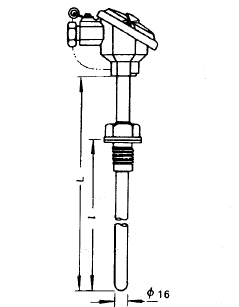

◆裝配式熱電偶固定螺紋式安裝圖片及尺寸，螺紋M27*2，型號代碼（2）

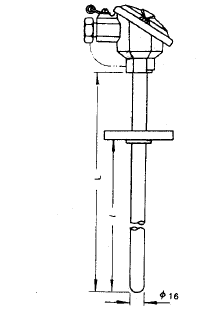

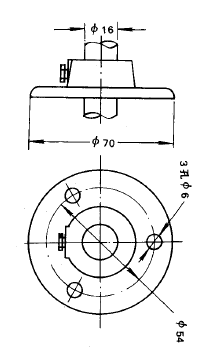

◆裝配式熱電偶活動法蘭式安裝圖片及尺寸，型號代碼（3）

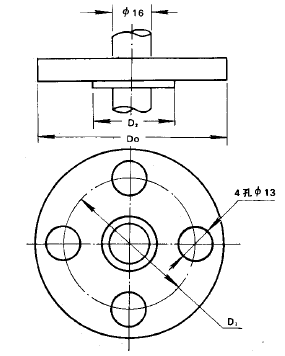

◆裝配式熱電偶固定法蘭式安裝圖片及尺寸，D0=90 D1=65 D2=45，型號代碼（4）

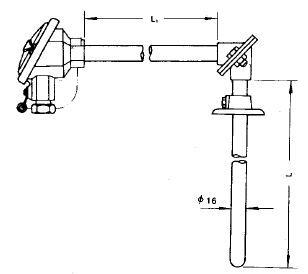

◆裝配式熱電偶活動法蘭直角式安裝圖片及尺寸，型號代碼（5）
◆裝配式熱電偶固定螺紋錐形保護管安裝圖片及尺寸，螺紋M27*2，型號代碼（6）
